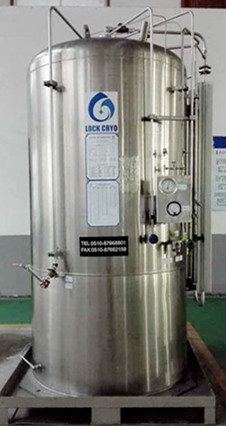

ST系列微型低温液体储罐(1~5立方)

       储罐由内外双层筒体组成。通过缠绕高品质保温材料、氦检漏、夹层抽真空并放置气体吸附剂来达到卓越的保温效果,因而高效节能。

外壳材质不锈钢/碳钢Outer vesselStainless steel
内筒材质不锈钢Inner vesselStainless steel
绝热方式高真空多层缠绕Insulation TypeSuper Insulation
容器清洁度氧级清洗Cleaning of vesselFor oxygen service
表面处理喷砂CoatingBlasted ground
环氧底漆Epoxy Primer
聚氨酯面漆Finish of polyurethane quality
不锈钢抛光Stainless steel polishing


 ■  内外筒不锈钢设计——稳定可靠
 ■  高真空多层缠绕保温方式——良好的保温效果
 ■  快捷的安装方式——安装便捷





       增加阀组                                双安全阀排放               外置气化器设计
       按使用工况要求,稳定提供气压                                      安全可控,维护便捷                    长期稳定地大流量供气


液位体积对照表:

低温贮罐规格ST1000MPST1000HPST2000MPST2000HPST3000MPST3000HP
设计标准GB150     GB/T18442GB150        GB/T18442GB150     GB/T18442GB150      GB/T18442GB150     GB/T18442GB150     GB/T18442
设计压力(MPa)1.62.61.62.61.62.6
全容积(M3)112233
内筒材料S30408
外筒材料S30408
日蒸发率%/D(LIN)≤0.8%/d≤0.8%/d≤0.7%/d≤0.7%/d≤0.6%/d≤0.6%/d
外筒直径(mm)110011001300130015001500
底座尺寸(mm)1300×13001300×13001500×15001500×15001700×17001700×1700
设备重量(Kg)85010001550180021002400
液位计进口差压式液位计
自增压器规格20NM3/h20NM3/h20NM3/h20NM3/h20NM3/h20NM3/h
气化器规格40NM3/h40NM3/h40NM3/h40NM3/h40NM3/h40NM3/h

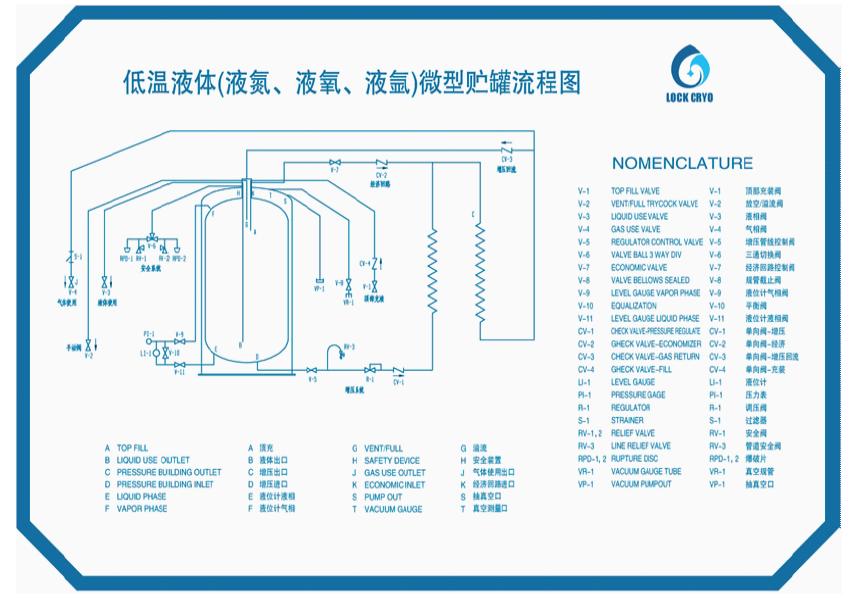

流程图:
